현열식이중관전기온돌

● 씨즈히터로 열선을 감싸는 1차 내장관과 이 내장관을 감싸는 2차 외장관으로 구성되고 연결전선이 한쪽 방향에 있어 간격 조정이 용이하며 400~420W/3.3㎡의 소비전력으로 설계하지만 지역 및 현장 조건에 따라 자유롭게 소비전력을 가감하여 적용할 수 있는 제품입니다.

◐ 이중관온돌(20Ø)

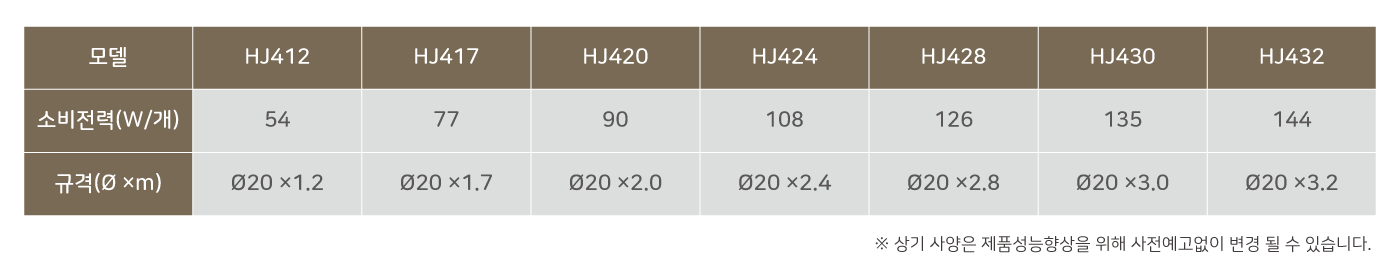

● 제품규격(20Ø)

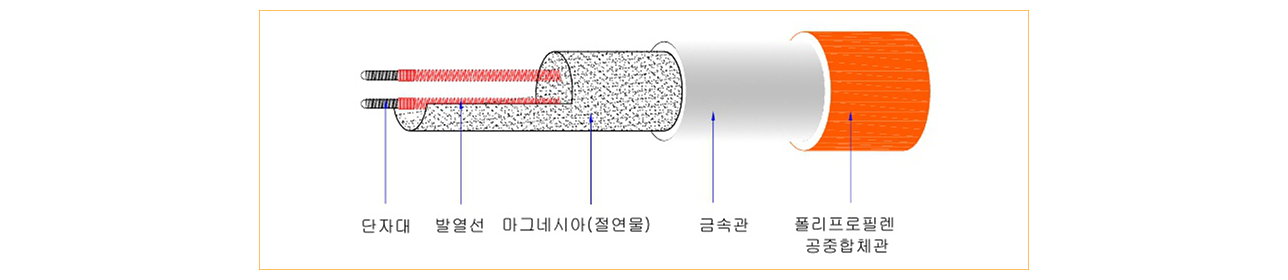

● 제품구조도(20Ø)

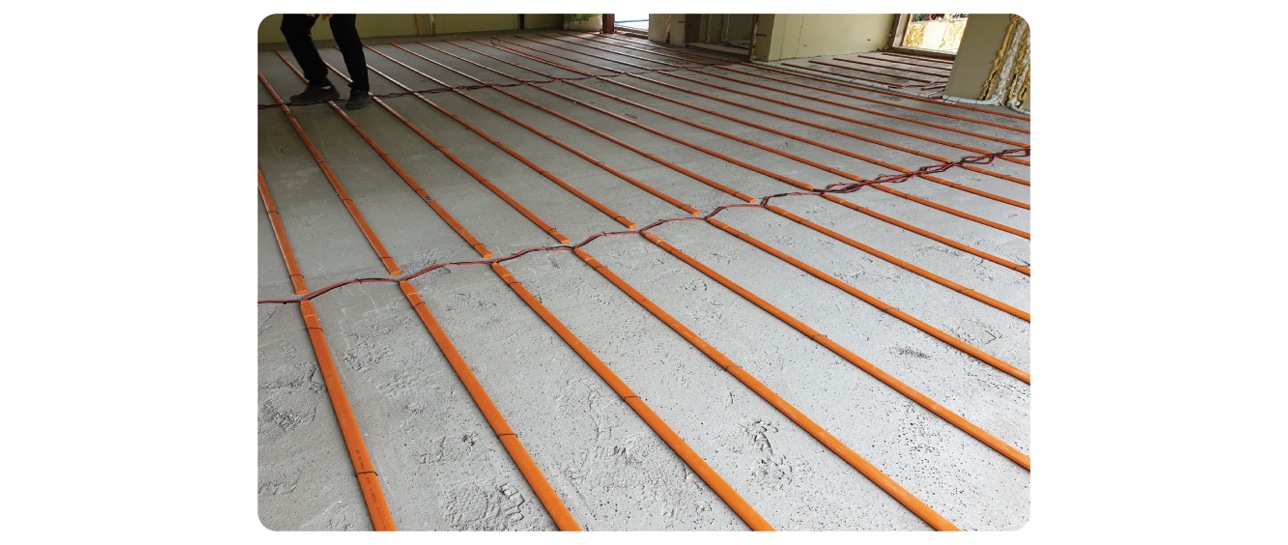

◐ 평판형이중관온돌(30Ø)

● 제품규격(30Ø)

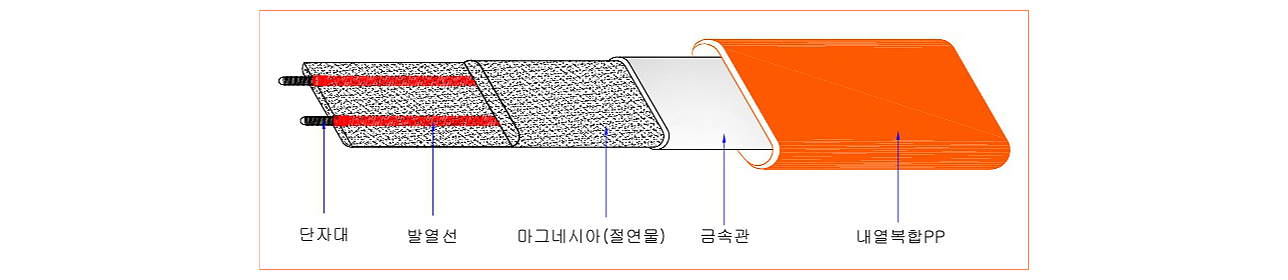

● 제품구조도(30Ø)

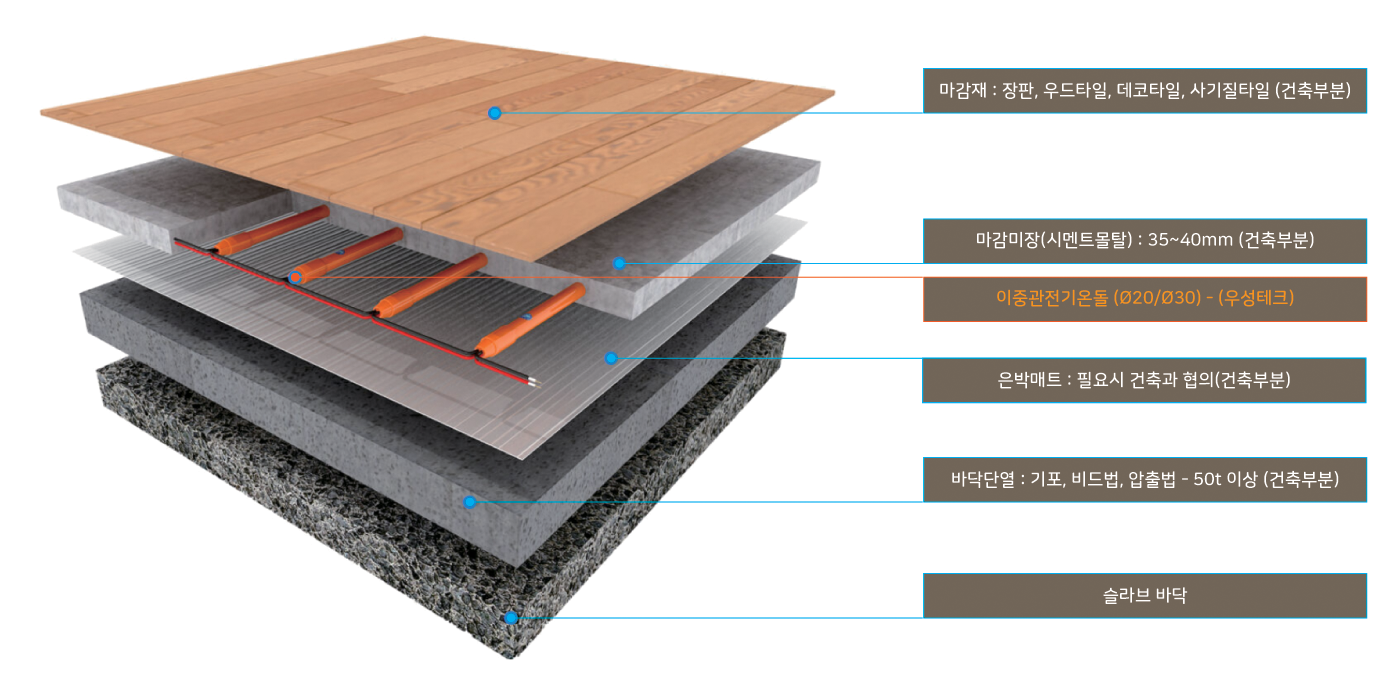

◐ 제품설치구조 및 규격

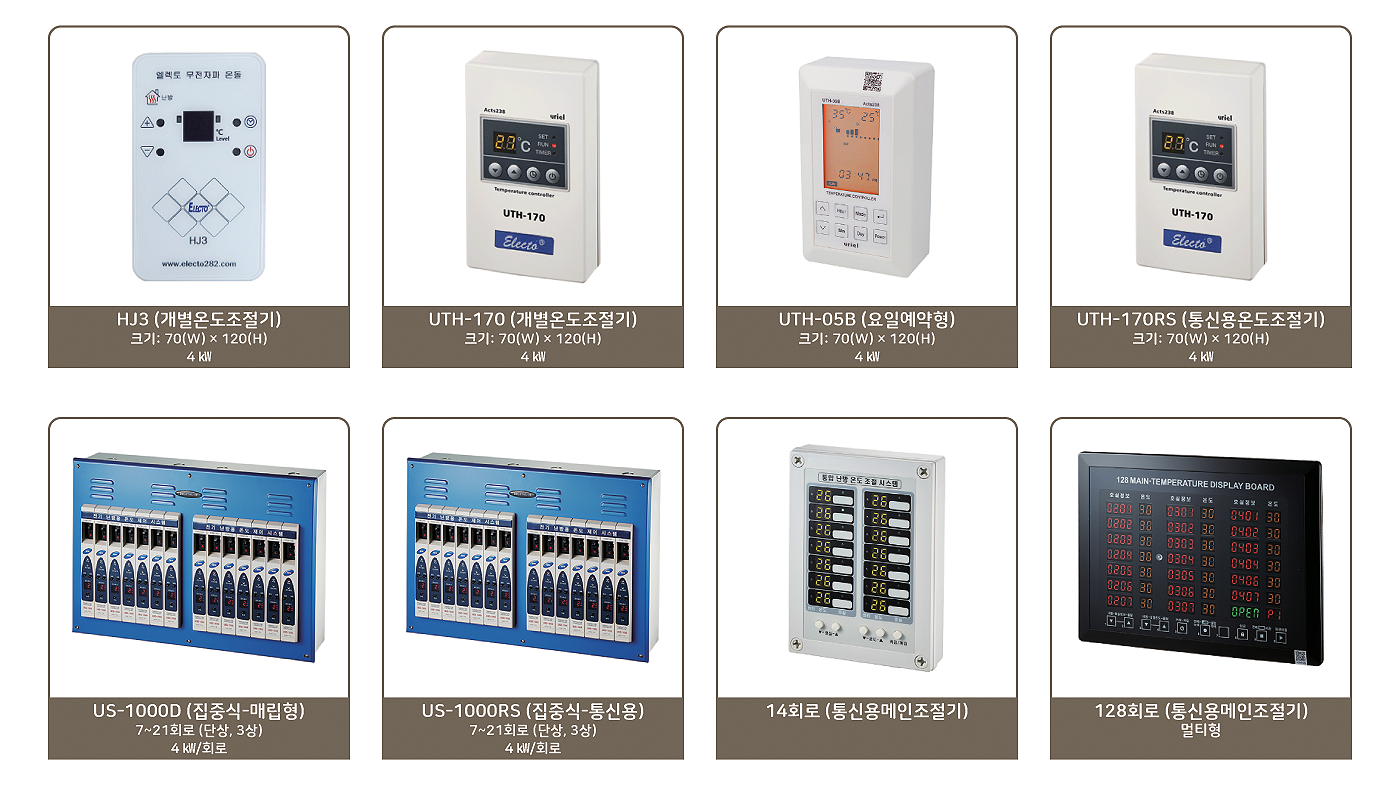

◐ 전기온돌용 자동온도조절기

◐ 이중관온돌 직접 설치(완제품 결선 발송)

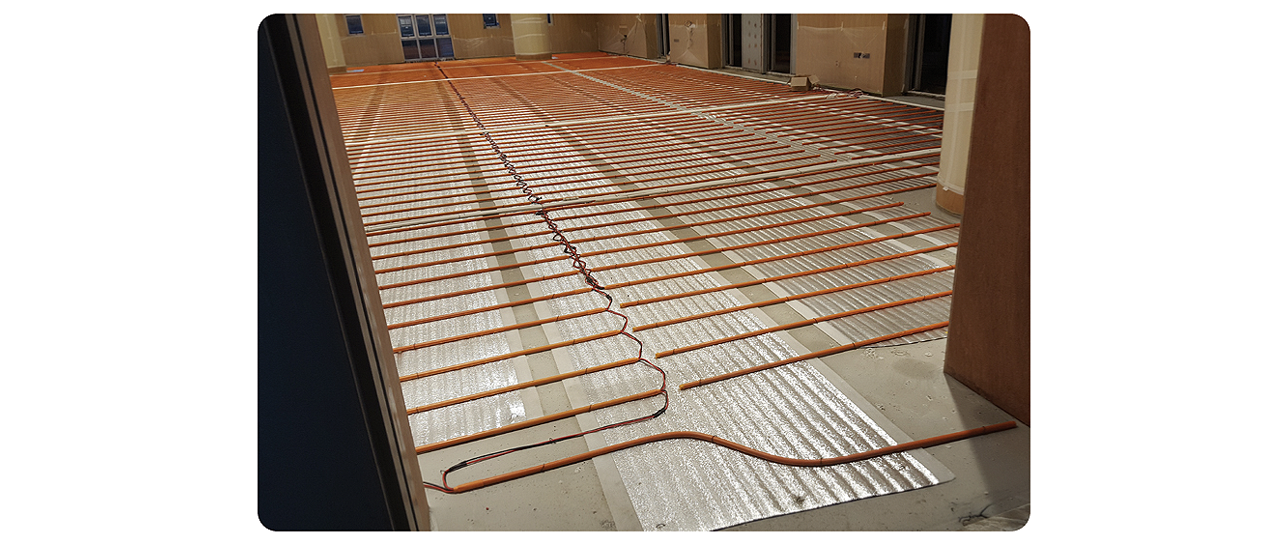

● 이중관전기온돌은 기포콘크리트 단열, 압출법( 또는 비드법) 단열재 위에 설치하며 바닥 전체 균일한 온도분포를 위해 일정한 간격으로 설치합니다.

● 만약 일하기 편하게 눈대중으로 간격을 뜨워 설치하게되면 바닥온도가 불균일하게되어 부분적으로 따뜻함 정도가 차이가 나게 됩니다.

● 온돌설치를 완료하고 바닥 미장 후 또는 건물 완공 후에 칸막이 공사가 있을경우 온돌 배치가 도면에 맞지 않으면 벽체 고정 앙카 작업시 온돌을 손상시켜 부분 재시공 및 단선, 누전의 문제가 발생합니다.

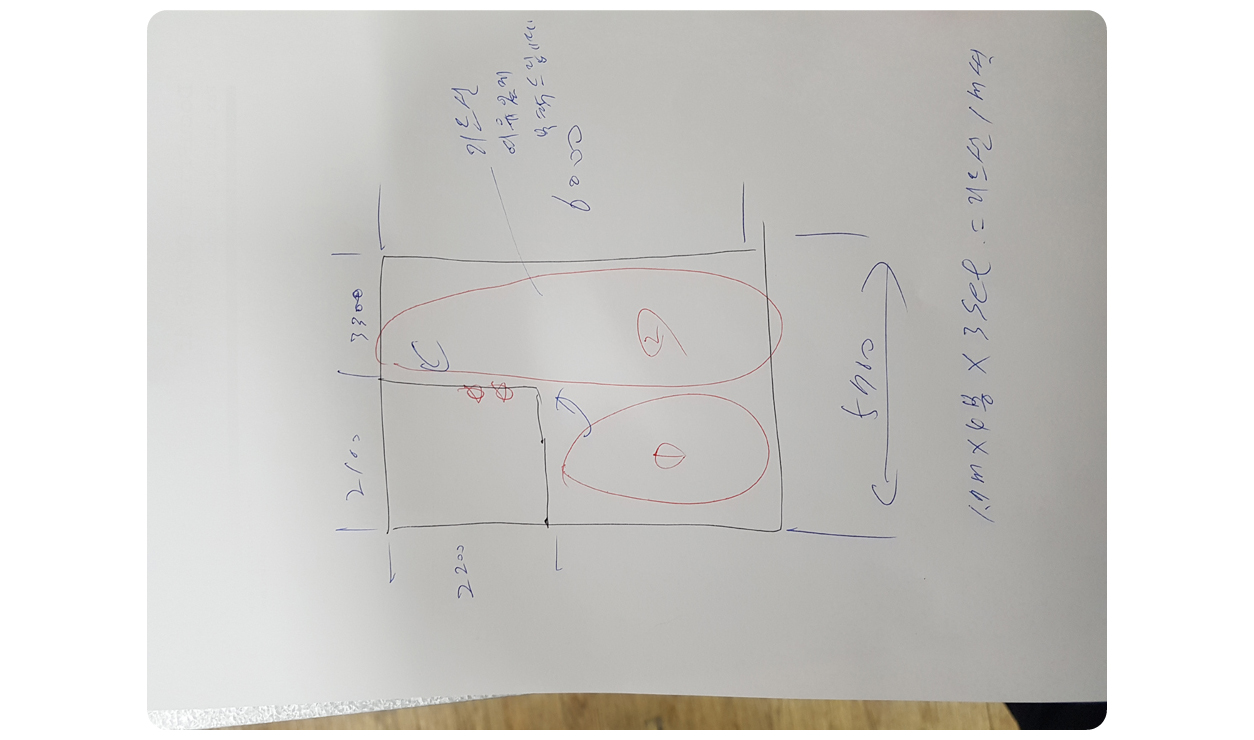

1. 설치할 곳의 크기를 그려서 문자(010-3492-2092) 보내주시면 현장에 맞게 결선 조립하여 발송해드립니다.

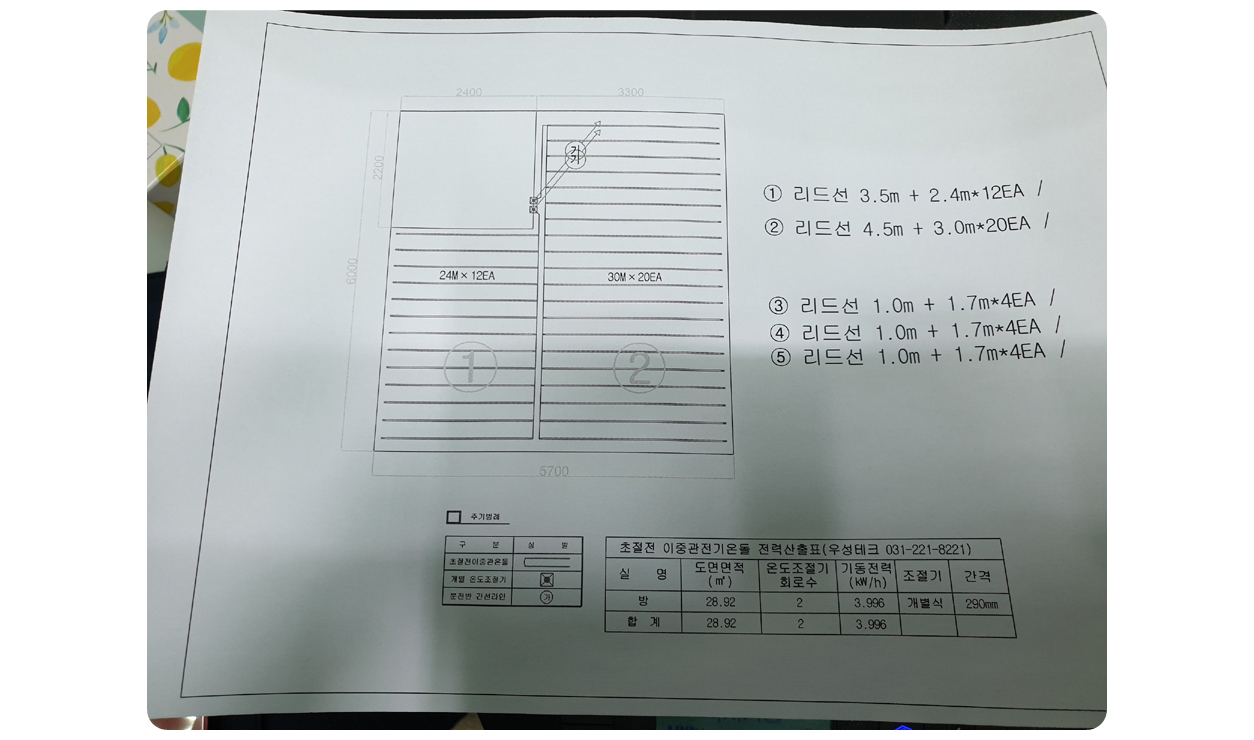

2. 캐드 도면작업하여 재전송하고 확인한 후 구매 의뢰를 하시면 결제 확인후

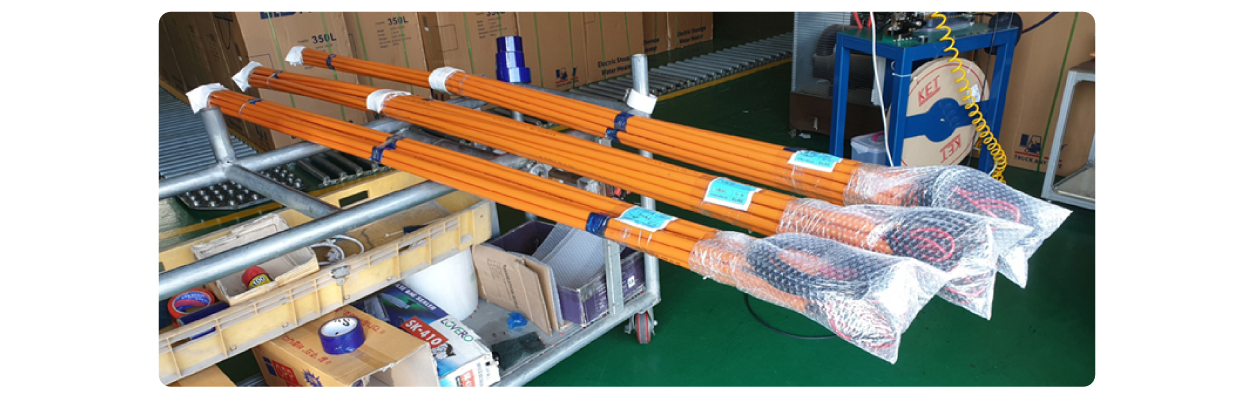

3. 회로 및 구역 별로 조절기까지 전선을 연장 결선하고 묶음 포장하여 고정핀과 온도조절기를 따로 포장 발송합니다.

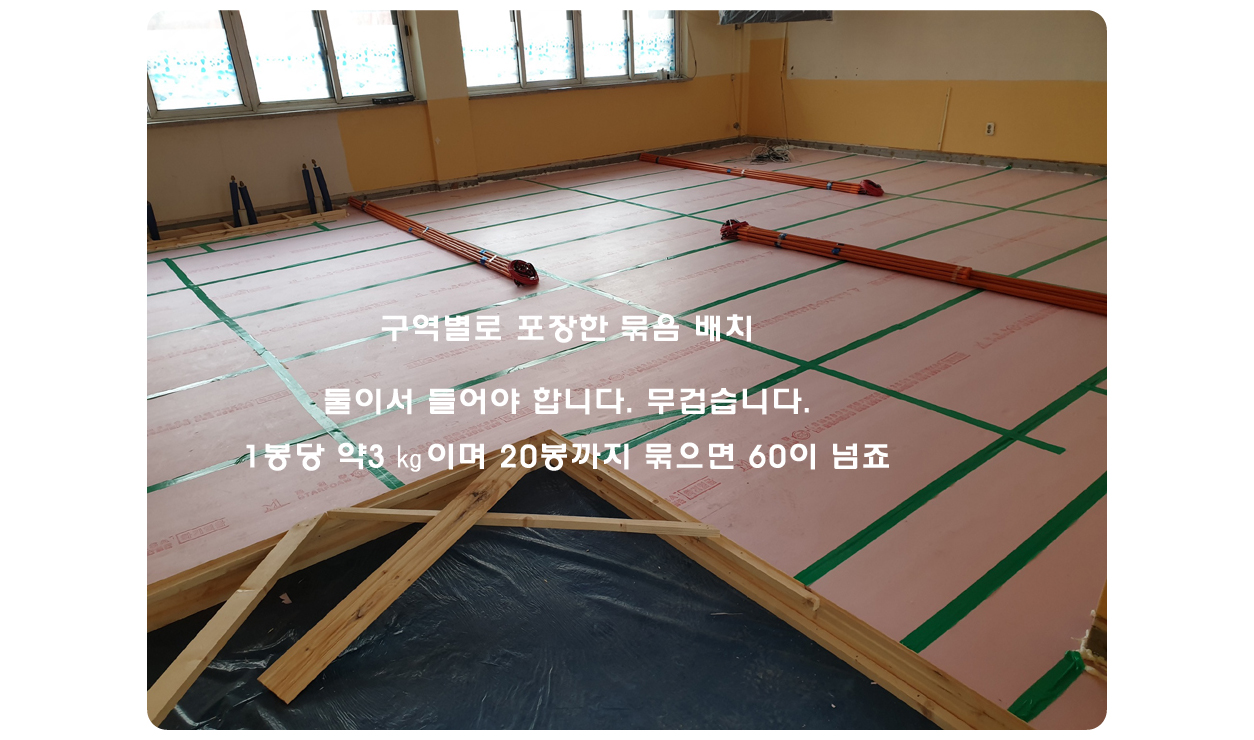

4. 받은 제품을 회로 및 구역 별로 배치합니다.

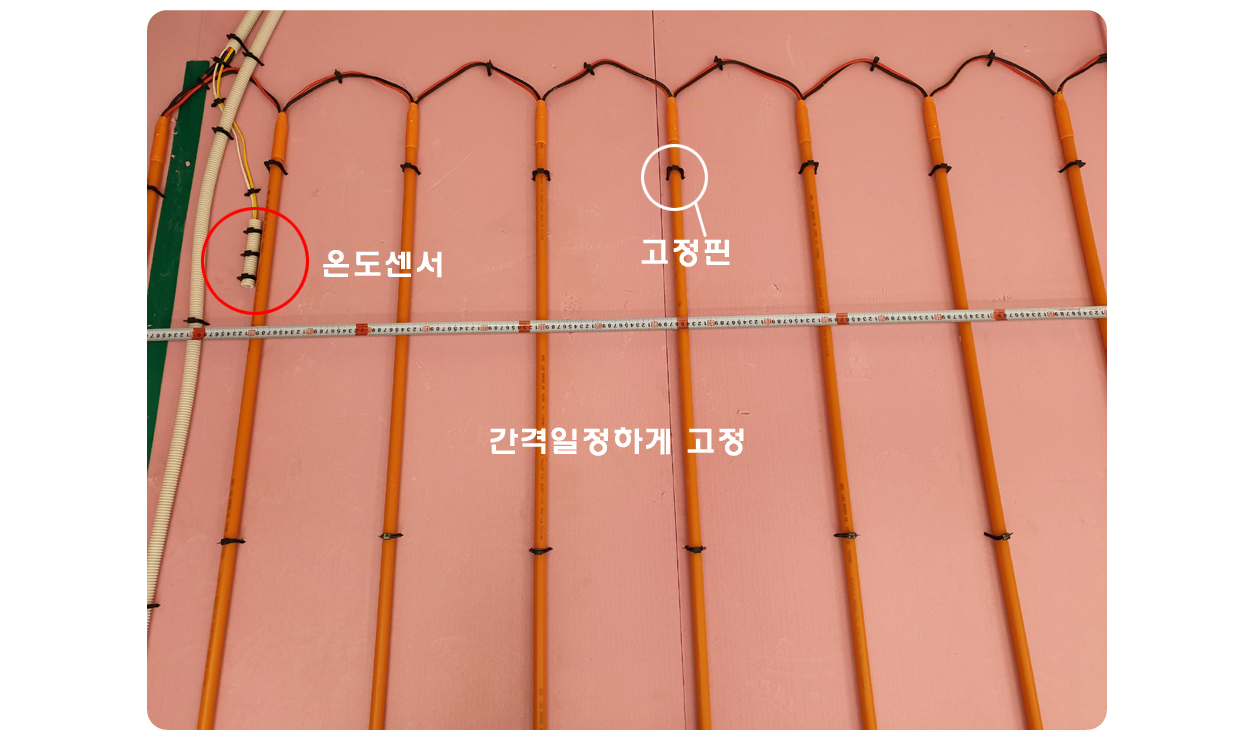

5. 간격을 일정하게 펼쳐 고정합니다.

6. 히터 고정이 끝나면 온도센서를 보호관에 넣어 히터옆에 고정하고 연장선과 센서선을 조절기로 끌고 갑니다.

7. 온도조절기를 연결, 고정하고 시운전을 합니다.
